उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | केन्द्रापसारक पम्प | अधिकतम प्रवाह: | 1000m3 / एच |
|---|---|---|---|
| मैक्स हेड: | 120 मीटर | दबाव: | 1.6Mpa |
| तापमान: | -50-130 ℃ | रंग: | अनुकूलित |
| मानक या गैरमानक: | मानक | नाम: | उच्च दक्षता केन्द्रापसारक एकल चरण क्षैतिज अक्षीय रूप से विभाजित कास्टिंग रासायनिक पंप |
| संरचना: | एकल चरण पंप | ||
| हाई लाइट: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |
||

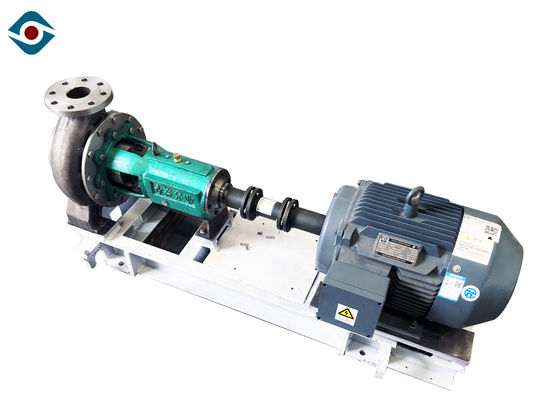

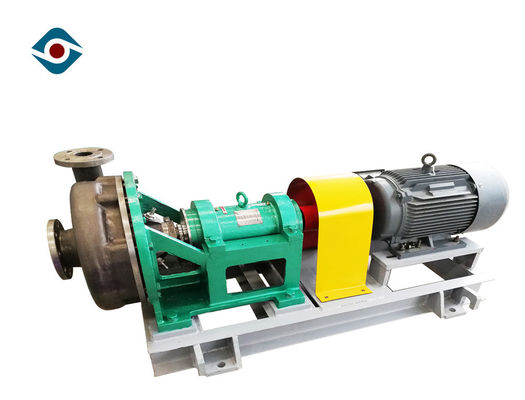

औद्योगिक भारी शुल्क क्षैतिज केन्द्रापसारक पम्प, विरोधी संक्षारक रासायनिक पंप
उत्पाद वर्णन
संरचना
| * 1 | लॉकिंग पेंच | * 8 | वाइस इम्पेलर चैंबर | 15 | सामने की टोपी | 22 | तेल तगारी | * 29 | आस्तीन |
| 2 | गैसकेट | 9 | ओ-रिंग | * 16 | सामने वाला | 23 | समायोजन अखरोट | 30 | पानी की सील की अंगूठी |
| * 3 | इम्पेलर नट | * 10 | वाइस इम्पेलर | 17 | असर देह | 24 | समायोजन पेंच | 31 | भरनेवाला |
| 4 | ओ-रिंग | *1 1 | पैकिंग कक्ष | 18 | बियरिंग ब्रैकेट | 25 | असर शरीर ब्रैकेट | 32 | ओ-रिंग |
| * 5 | प्ररित करनेवाला | 12 | ओ-रिंग | * 19 | रियर असर | * 26 | एक्सिस | * 33 | चांबियाँ |
| * 6 | पंप शरीर | 13 | पानी नोक कुल्ला | 20 | रियर असर कवर | 27 | शील्ड कवर | ||
| 7 | ओ-रिंग | 14 | पानी बनाए रखने की प्लेट | 21 | कुंजी | 28 | पैकिंग ग्रंथि |
प्रदर्शन डेटा
| क्षमता: | 8 ~ 800 m³ / एच |
| सिर: | 10 ~ 90 मीटर |
| अधिकतम क्षमता: | 70% |
| व्यास: | 200 मिमी ~ 470mm |
| NPSH: | 1.4M ~ 4.5m |
| स्वीकार्य अधिकतम मोटर शक्ति: | 315 केडब्ल्यू |
| अनुमत अधिकतम कण आकार: | 20 मिमी |
| सील प्रकार: | यांत्रिक मुहर / गतिशील सील / पैकिंग सील |
| पंप वजन: | 3000 किग्रा तक |
| आरपीएम: | 1450 आर / मिनट |
| सामग्री: | धातु (काम की परिस्थितियों के अनुसार) |
विशेषताएं
विरोधी जंग और पहनने के लिए प्रतिरोधी क्षैतिज केन्द्रापसारक पंप
वर्तमान सामान्य संरचना: ब्रैकेट समर्थन और रियर डोर फॉर्म
रखरखाव सुरक्षित और सुविधाजनक है
महान विनिमेयता
HG20592-2000PN16Mpa के मानक का अनुसरण करता है
अभिन्न कास्टिंग प्ररित करनेवाला
पंप शरीर व्यापक प्रवाह चैनल डिजाइन को गोद ले
उच्च ठोस सामग्री, उच्च चिपचिपाहट और आसान क्रिस्टलीकरण माध्यम के लिए उपयुक्त है
संरचना विवरण
असर शरीर ब्रैकेट
डब्ल्यूडी पंप असर बॉडी ब्रैकेट में पर्याप्त कठोरता और निश्चित सदमे अवशोषण के साथ कच्चा लोहा (HT200, HT250) फ्रेम संरचना है, इसकी भूमिका पंप शरीर और असर शरीर का समर्थन करना है।
असर देह
पंप शाफ्ट के रेडियल और अक्षीय बलों का समर्थन करने के लिए रोलिंग बीयरिंग से लैस असर निकाय। WD पंप अक्षीय और रेडियल बलों का सामना करने के लिए युग्मन पक्ष पर दो एकल पंक्ति कोणीय संपर्क बॉल बेयरिंग से सुसज्जित है। रेडियल बलों का सामना करने के लिए पंप की तरफ एक एकल पंक्ति बेलनाकार रोलर असर लगाया जाता है। मीडिया या अन्य तरल को सामने वाले असर में जाने से रोकने के लिए 316L वॉटर रिटेनिंग प्लेट को फ्रंट बेयरिंग ग्लैंड के अगले सिरे पर रखा गया है।
तकनीकी मापदंड
आदर्श | स्वच्छ जल का प्रदर्शन | ||||||
बहे (एम 3 / h) | सिर (एम) | गति (आर / मिनट) | ज्यादा से ज्यादा दक्षता (%) | NPSH (NPSHr) मीटर | पंप सिर का वजन किलोग्राम | शाफ़्ट घटक | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD -400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD -400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD -400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD -400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD -400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD -400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

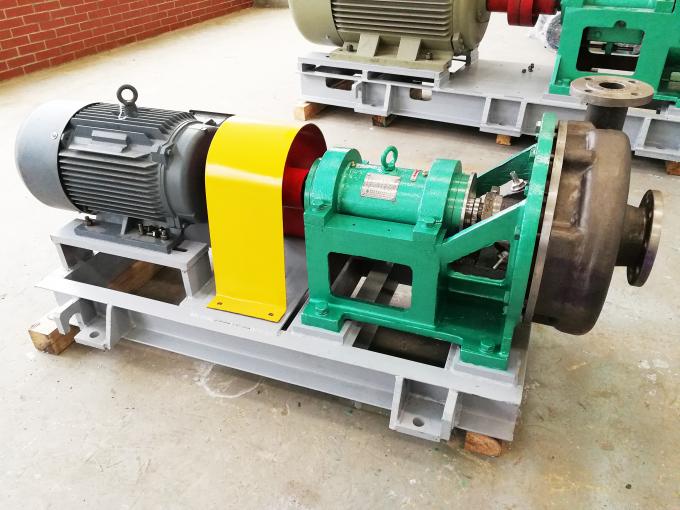

उत्पाद प्रदर्शनी
फ़ील्ड्स का अनुप्रयोग
दैनिक रसायन | फेशियल फोम, हेयर जेल, हेयर डाई, टूथपेस्ट, शैम्पू, शू पोलिश, कॉस्मेटिक्स आदि। |
फार्मेसी | पोषण तरल, चीनी पारंपरिक पेटेंट चिकित्सा, चिकित्सा तेल, जैविक उत्पाद आदि। |
रासायनिक उद्योग | फैट, डिसॉल्वेंट, राल, पेंट, पिगमेंट, ऑयल एजेंट आदि। |
अन्य उद्योग | निर्देशन उद्योग, प्लास्टिक उद्योग, कपड़ा उद्योग, कोयला फ्लोटेशन एजेंट आदि। |
सामान्य प्रश्न
1. क्यू: आप एक निर्माता या ट्रेडिंग कंपनी?
एक: हम एक निर्माता 1995 में स्थापित, रासायनिक प्रक्रिया पंप और 20 से अधिक वर्षों के अनुभव के साथ ऊर्जा की बचत मिक्सर के पेशेवर निर्माता हैं।
2. क्यू: अपने प्रसव के समय क्या है?
एक: बैच आदेश जमा प्राप्त करने के बाद 40 कार्य दिवसों के भीतर भेज दिया जाएगा।
3. क्यू: अपने वारंटी सेवा नीति क्या है?
एक: सभी उत्पादों के लिए 12 महीने, और कुछ उत्पादों की वारंटी 24 महीने है।
4. क्यू: उद्धरण के लिए मुझे क्या जानकारी देने की आवश्यकता है?
A: मध्यम: ____________ PH: ________
विशिष्ट गुरुत्व: _______ तापमान: _________
क्षमता / प्रवाह: ________ m3 / h हेड: _________m
वोल्टेज: ____________V आवृत्ति: _________Hz
पावर: _____________ किलोवाट
5. क्यू: अपने न्यूनतम मात्रा क्या है?
एक: एक सेट भी हमारे लिए स्वागत किया है।
