उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अधिकतम प्रवाह: | 2000 एम 3 / एच | मैक्स हेड: | 160 मी |
|---|---|---|---|
| प्ररित करनेवाला: | बंद कर दिया | वोल्ट: | 3phase, 380V / 440V |
| शाफ्ट सील: | mech.seal / पैकिंग सील | मध्यम तापमान: | -40 ℃ ~ 150 ℃ |
| हाई लाइट: | centrifugal chemical process pumps,chemical transfer pumps |
||

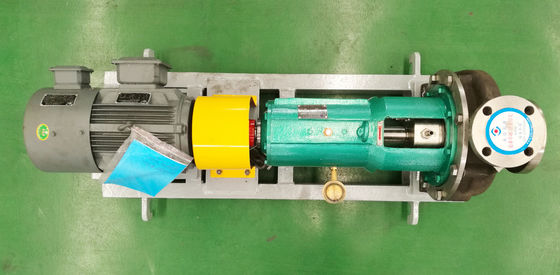

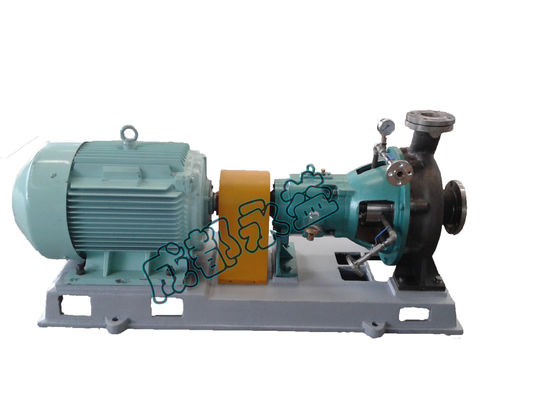

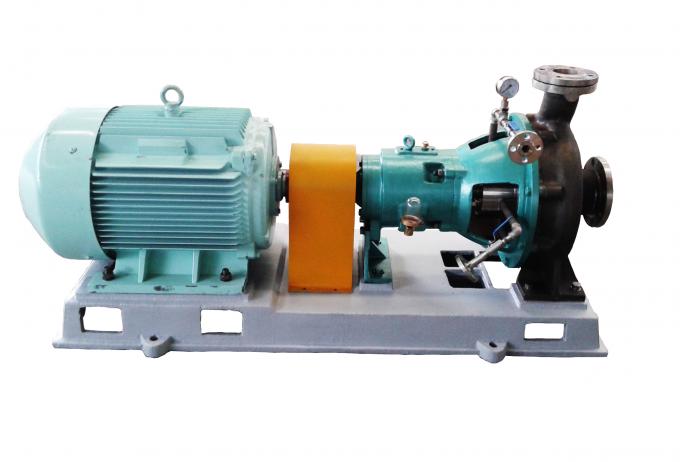

सिंचाई के लिए पीटीएफ लाइनिंग के अंदर मजबूत एसिड केमिकल सर्कुलेशन पंप
प्रदर्शन रेंज
 | मॉडल: YCZ- श्रृंखला रासायनिक प्रक्रिया पंप |
| डिस्चार्ज का आकार: 20 मिमी ~ 250 मिमी | |
| इनलेट का आकार: 32 मिमी ~ 300 मिमी | |
| क्षमता: 4 ~ 2000m³ / एच | |
| प्रमुख: 2 ~ 160 मी | |
| अधिकतम क्षमता: 65% | |
| NPSH: 0m ~ 3.5 मी | |
| स्वीकार्य मैक्स मोटर पावर: 710 kw | |
| प्ररित करनेवाला | अनुमत अधिकतम कण आकार: 20 मिमी |
| वेनस: 5/6 | सील प्रकार: यांत्रिक मुहर / गतिशील सील / पैकिंग सील |
| प्रकार: बंद / आधा खुला | पंप वजन: 3000kg तक |
| सामग्री: धातु (काम की परिस्थितियों के अनुसार) | आरपीएम: 1450r / मिनट |
| व्यास: 200 मिमी ~ 470 मिमी | लाइनर की सामग्री: धातु (काम की परिस्थितियों के अनुसार) |
निर्माण विवरण
केन्द्रापसारक पम्प रासायनिक उद्योग में सबसे आम पंप है। YCZ- श्रृंखला रासायनिक प्रक्रिया पंप सरल डिजाइन और निर्माण के साथ उच्च दक्षता वाले पंप हैं। डिज़ाइन किया गया यह पंप अंतरराष्ट्रीय स्टैंडरैड ISO5199 और नोडल स्टैंडड्रैड GB / T5656 का अनुसरण करता है। दक्षता अन्य सामान्य केन्द्रापसारक पंप की तुलना में अधिक है और अधिक विश्वसनीय है। पंप को बनाए रखना आसान है, रखरखाव के दौरान चूषण और आउटलेट पाइप को अलग करना आवश्यक नहीं है। सक्शन और डिस्चार्ज फ्लैग राष्ट्रीय मानक GB / T9113.1-2000PN2.5MPa हैं।
संरचना
प्रदर्शन वक्र
विशेषताएं
M पंप एक विस्तारित लचीले डायाफ्राम युग्मन का उपयोग करता है, इसलिए रखरखाव के दौरान सक्शन और आउटलेट पाइप को अलग करना आवश्यक नहीं है। सुरक्षा की गारंटी के लिए कपलिंग कवर सुसज्जित है।
And पंप बॉडी रेडियल स्प्लिट वुल्फ पंप है और एंकर द्वारा समर्थित है।
: पंप के अक्षीय बल को संतुलित करने के दो तरीके हैं: जब प्ररित करनेवाला का नाममात्र व्यास 250 मिमी से कम या उसके बराबर होता है, तो पीछे के ब्लेड का उपयोग बल को संतुलित करने के लिए किया जाता है; जब प्ररित करनेवाला का नाममात्र व्यास 315 मिमी से अधिक या बराबर होता है, तो बल को संतुलित करने के लिए सीलिंग रिंग और बैलेंस होल का उपयोग किया जाता है। अवशिष्ट अक्षीय बल कोणीय संपर्क बॉल बेयरिंग के एक सेट द्वारा अवशोषित किया जाता है।
तकनीकी मापदंड
आदर्श | रेटेड गति n = 2900r / मिनट | रेटेड गति = 1450r / मिनट | |||||||||||||
प्ररित करनेवाला | क्षमता क्यू (एम 3 / h) | सिर एच (एम) | सापेक्ष घनत्व ρ = 1.00 | सापेक्ष घनत्व ρ = 1.84 | प्ररित करनेवाला | क्षमता (एम 3 / h) | हेड एच (एम) | आपेक्षिक घनत्व ρ = 1.00 | आपेक्षिक घनत्व ρ = 1.84 | ||||||
मोटर पावर और मॉडल | इंजन की शक्ति और मॉडल | ||||||||||||||
kw | kw | kw | kw | ||||||||||||
YCZ 80/250 | डी | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | ए | 70 | 1 1 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
एक्स | 140 | 50 | 30 | 200L1-2 | |||||||||||
ए | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | ए | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | ए | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
बी | 190 | 125 | बी | 95 | 30 | ||||||||||
एम | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | सी | 85 | 24 | 1 1 | 160 मी-4 | 18.5 | 180M-4 | ||
एन | 170 | 110 | 75 | 280S-2 | डी | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
सी | 160 | 100 | 132 | 315M-2 | |||||||||||
एक्स | 150 | 90 | 110 | 315S-2 | |||||||||||
डी | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | ए | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
बी | 100 | 50 | 55 | 250M-4 | |||||||||||
सी | 90 | 44 | 45 | 225M-4 | |||||||||||
डी | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
ए | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | ए | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | ए | 115 | 1 1 | 7.5 | 132M-4 | 1 1 | 160 मी-4 | |
बी | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | बी | 100 | 10 | 5.5 | 132S-4 | ||||
सी | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | सी | 90 | 8 | 4 | 112m -4 | 7.5 | 132M-4 | ||
डी | 150 | 25 | 37 | 200L2-2 | डी | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 | ए | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | ए | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
बी | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | बी | 125 | 16 | 1 1 | 160 मी-4 | 18.5 | 180M-4 | ||
एम | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | सी | 120 | 14 | 15 | 160L-4 | ||||
सी | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | डी | 100 | 10 | 7.5 | 132M-4 | 1 1 | 160 मी-4 | ||
एन | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
डी | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | ए | 270 | 135 | 160 | 315L1-2 | ए | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
बी | 260 | 128 | 132 | 315M-2 | बी | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
एम | 250 | 120 | सी | 100 | 26 | 15 | 160L-4 | ||||||||
एन | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | डी | 90 | 21 | 1 1 | 160 मी-4 | 18.5 | 180M-4 | ||
सी | 220 | 105 | |||||||||||||
एक्स | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
डी | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
आवेदन
1. रसायन, पेट्रोकेमिकल उद्योग, धातु विज्ञान, सिंथेटिक फाइबर उद्योग, दवा उद्योग, कागज बनाने उद्योग, एयर कंडीशनिंग उद्योग, चीनी उद्योग, हीटिंग उद्योग, समुद्र के पानी अलवणीकरण, और पानी की आपूर्ति
2. कुछ ठोस कणों वाले तटस्थ तरल माध्यम, संक्षारक तरल माध्यम, स्पष्ट तरल माध्यम और तरल माध्यम को व्यक्त करते हैं।
