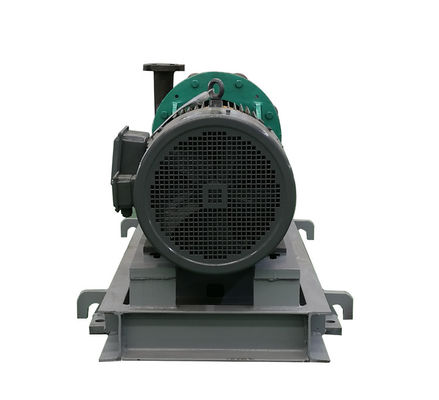

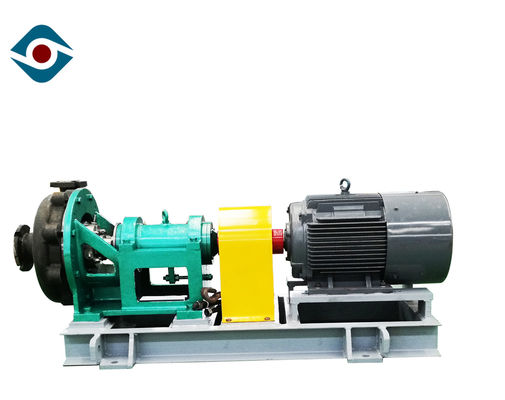

ओपन टाइप बैक पुल आउट सेंट्रीफ्यूगल सेल्फ प्राइमिंग पंप्स हॉरिजॉन्टल इंस्टॉलेशन

ओपन टाइप बैक पुल-आउट हॉरिज़ॉन्टल इंस्टॉलेशन सेंट्रीफ्यूगल सेल्फ-प्राइमिंग पंप

ऑपरेशन डेटा

डिस्चार्ज का आकार: 20 मिमी ~ 250 मिमी

इनलेट का आकार: 32 मिमी ~ 300 मिमी

क्षमता: 4 ~ 2000m³ / एच

प्रमुख: 2 ~ 160 मी

अधिकतम क्षमता: 65%

NPSH: 0m ~ 3.5 मी

प्ररित करनेवाला प्रकार: बंद / आधा खुला

आरपीएम: 1450r / मिनट ~ 2900rpm

निर्माण

• पैकिंग सील या मैकेनिकल सील
• क्षैतिज स्थापना
• नाममात्र व्यास: DN32 300 DN300
• गंदगी प्रतिरोधी खुला प्ररित करनेवाला
• प्ररित करनेवाला की निकासी को बाहर से अनुकूलित रूप से समायोजित किया जा सकता है
• क्षैतिज सक्शन और ऊर्ध्वाधर निर्वहन
• रेडियल स्प्लिट वुल्फ पंप

सामग्री

• ग्रेडेड ग्रे कास्ट आयरन कार्बन स्टील (Wcb)
• मिश्र धातु इस्पात Cf8
• Cf8m Cf3
• Cf3m (Ss-316l) मिश्र धातु 20
• Cd4mcu. Cd4mcu। Nickle Ni-Alloys निकले नी-मिश्र
• नी-प्रतिरोध 2-1nicl
• R55 Hastelloy- बी / सी
• बंदूक धातु / कांस्य

संरचना फ़ीचर

• ISO5199 और GB / T5656 मानक

• एक उन्नत हाइड्रोलिक मॉडल के आधार पर, उच्च दक्षता

• उच्च बहुमुखी प्रतिभा और विस्तृत आवेदन रेंज

• पुल-बैक डिज़ाइन: रखरखाव और मरम्मत की लागत कम करें

• विनिमेय भागों

• GB / T9113.1-2000PN2.5MPa मानक निकला हुआ किनारा

विवरण

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. पंप आवरण: विलेय केस डिजाइन, एकीकृत पैरों के साथ रेडियल विभाजन, पाइपलाइन भार और बेहतर विश्वसनीयता के लिए उत्कृष्ट प्रतिरोध प्रदान करते हैं। The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. पुल-आउट डिज़ाइन मोटर के बुशिंग ऑपरेशन को प्रभावित किए बिना घूर्णन तत्व को निकालना संभव बनाता है।

Impeller: Inpleller is inblock cast. इम्पेलर: इंप्लेयर का इनबेल्ट कास्ट है। There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; पंप के अक्षीय बल को संतुलित करने के दो तरीके हैं: जब प्ररित करनेवाला का नाममात्र व्यास 250 मिमी से कम या उसके बराबर होता है, तो पीछे के ब्लेड का उपयोग बल को संतुलित करने के लिए किया जाता है; when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. जब प्ररित करनेवाला का नाममात्र व्यास 315 मिमी से बड़ा या बराबर होता है, तो बल को संतुलित करने के लिए सीलिंग रिंग और बैलेंस होल का उपयोग किया जाता है। The residual axial force is absorbed by a set of angular contact ball bearings. अवशिष्ट अक्षीय बल कोणीय संपर्क बॉल बेयरिंग के एक सेट द्वारा अवशोषित किया जाता है।

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. दस्ता सील: शाफ्ट सील गुहा का आयाम विभिन्न शाफ्ट सील प्रकार की आवश्यकताओं को पूरा करता है। Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. पैकिंग सील, एकल अंत यांत्रिक मुहर, दबाव डबल सील, दबाव रहित डबल सील, और कारतूस यांत्रिक मुहर ग्राहकों की जरूरत को पूरा करने के लिए इस्तेमाल किया जा सकता है।
