उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | केन्द्रापसारक पम्प | अधिकतम प्रवाह: | 1000m3 / एच |
|---|---|---|---|
| मैक्स हेड: | 120 मीटर | ब्रांड: | चेंगदू योंगी |
| रंग: | अनुकूलित | OEM: | स्वागत |
| संरचना: | एकल चरण पंप | ईंधन: | इलेक्ट्रिक |
| उत्पाद का नाम: | इलेक्ट्रिक क्षैतिज उच्च तापमान प्रतिरोधी स्टेनलेस स्टील केन्द्रापसारक पम्प | ||
| प्रमुखता देना: | क्षैतिज विभाजित मामले केन्द्रापसारक पंप,औद्योगिक केन्द्रापसारक पंप |
||
इलेक्ट्रिक स्टेनलेस स्टील क्षैतिज केन्द्रापसारक पम्प उच्च तापमान प्रतिरोधी
उत्पाद वर्णन
1. क्षैतिज जंग प्रतिरोधी केन्द्रापसारक पंप, विशाल प्ररित करनेवाला प्रवाह चैनल और बेहतर हाइड्रोलिक प्रदर्शन के साथ।
2. इंपाउंड का बैक कफन बैक ब्लेड से लैस है, जिससे मीडिया लीकेज को कम किया जा सकता है।
3. चर प्रकार के शाफ्ट सील (मैकेनिकल सील, डायनेमिक सील + पैकिंग सील, डायनेमिक सील + के-टाइप सील सहित) चर मीडिया को ले जाने के लिए शाफ्ट सील आवश्यकताओं को पूरा करने के लिए अपनाए जाते हैं।
संरचना फ़ीचर
रेडियल स्प्लिट, रियर डोर, सिंगल स्टेज सिंगल सक्शन विलेट सेंट्रीफ्यूगल पंप
इम्पेलर: ओपन इम्पेलर, सेमी-ओपन इम्पेलर, भंवर इम्पेलर और क्लोज्ड इम्पेलर।
बंद प्ररित करनेवाला को बहु-चरण प्रवाह के सिद्धांत के अनुसार एक चौड़े प्रवाह वाले प्ररित करनेवाला के रूप में डिज़ाइन किया गया है, जो ठोस माध्यम से गुजरने के बिना फायदेमंद है
प्ररित करनेवाला वापस ब्लेड के साथ बनाया गया है
मध्यम वापस ब्लेड पंप इनलेट की ओर वापस बहने से रोकने के लिए उपयोग किया जाता है
ब्लेड का उपयोग अक्षीय रिसाव दबाव को कम करने और अक्षीय बल को संतुलित करने के लिए किया जाता है
प्ररित करनेवाला आसान विधानसभा और disassembly के लिए एक शंक्वाकार फिट के साथ शाफ्ट पर मुहिम शुरू की है
प्ररित करनेवाला को प्ररित करनेवाला अखरोट और ताला पेंच के साथ बांधा जाता है
आवेदन
कार्बनिक और अकार्बनिक एसिड: नाइट्रिक एसिड, सल्फ्यूरिक एसिड, हाइड्रोक्लोरिक एसिड और फॉस्फोरिक एसिड।
सोडियम हाइड्रॉक्साइड या सोडियम कार्बोनेट, आदि क्षारीय घोल।
कार्बनिक यौगिकों और अन्य संक्षारक कच्चे माल और उत्पादों।
तकनीकी मापदंड
आदर्श | स्वच्छ जल का प्रदर्शन | ||||||
बहे (एम 3 / h) | सिर (एम) | गति (आर / मिनट) | ज्यादा से ज्यादा दक्षता (%) | NPSH (NPSHr) मीटर | पंप सिर का वजन किलोग्राम | शाफ़्ट घटक | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD -400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD -400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD -400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD -400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD -400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD -400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
कार्य की विशिष्टता
प्रवाह : 8-1000m3 / एच
सिर : 15-120 मी
रोटेट स्पीड : <1500rpm
दबाव : 1.6MPa
तापमान : -50 ℃ -130 ℃
मोटो पावर : 5.5-315KW
संरचना
* 1 | लॉकिंग पेंच | * 8 | वाइस इम्पेलर चैंबर | 15 | सामने की टोपी | 22 | तेल तगारी | * 29 | आस्तीन |
2 | गैसकेट | 9 | ओ-रिंग | * 16 | सामने वाला | 23 | समायोजन अखरोट | 30 | पानी की सील की अंगूठी |
* 3 | इम्पेलर नट | * 10 | वाइस इम्पेलर | 17 | असर देह | 24 | समायोजन पेंच | 31 | भरनेवाला |
4 | ओ-रिंग | *1 1 | पैकिंग कक्ष | 18 | बियरिंग ब्रैकेट | 25 | असर शरीर ब्रैकेट | 32 | ओ-रिंग |
* 5 | प्ररित करनेवाला | 12 | ओ-रिंग | * 19 | रियर असर | * 26 | एक्सिस | * 33 | चांबियाँ |
* 6 | पंप शरीर | 13 | पानी नोक कुल्ला | 20 | रियर असर कवर | 27 | शील्ड कवर | ||
7 | ओ-रिंग | 14 | पानी बनाए रखने की प्लेट | 21 | कुंजी | 28 | पैकिंग ग्रंथि |

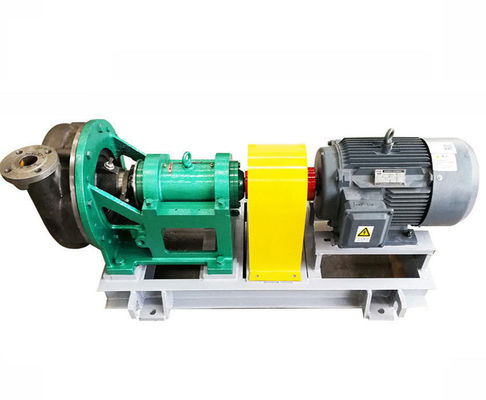

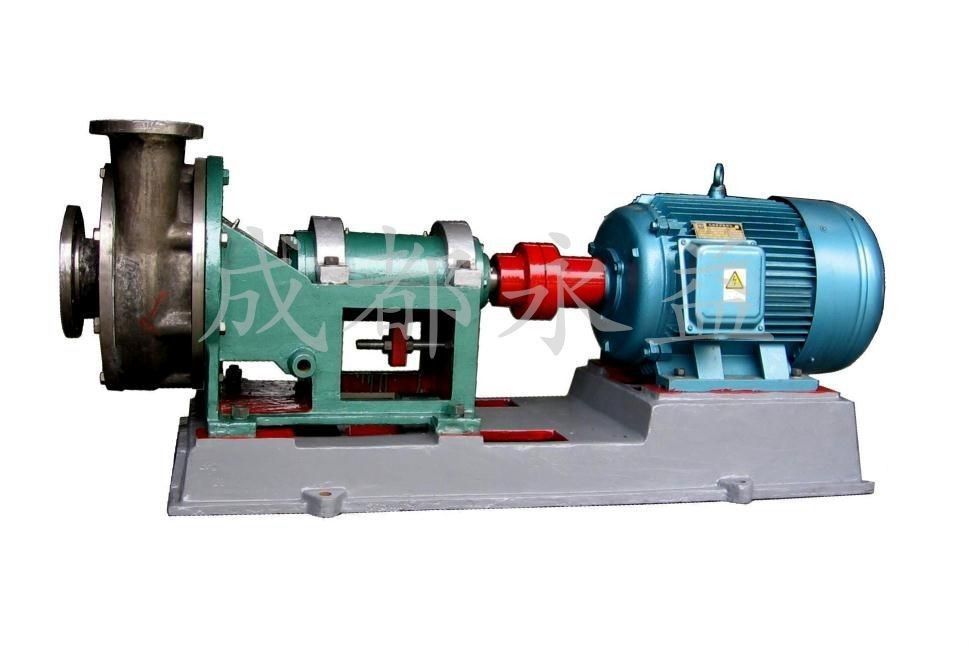

उत्पाद की तस्वीर
प्रक्रिया
पैकिंग और शिपिंग
OEM | स्वीकार्य |
MOQ | एक सेट |
मूल्य | बातचीत योग्य |
बंदरगाह | शंघाई |
भुगतान | टी / टी, एल / सी, वेस्टर्न यूनियन |
पैकेजिंग | निर्यात लकड़ी के मामले या ग्राहक के अनुरोध के रूप में |
डिलीवरी का समय | आदेश मात्रा के अनुसार 40 दिनों का है |
शिपिंग | समुद्र से, हवा से, ट्रेन से |
व्यक्ति से संपर्क करें: Cecile
दूरभाष: 0086-19180408652
फैक्स: 86-28-6853-2101
