बंद इम्पेलर केमिकल प्रोसेसिंग हाइड्रोप्लूरिक एसिड के लिए पैकिंग सील पंप

हाइड्रोफ्लोरिक एसिड के लिए बंद इम्पेलर केमिकल प्रोसेसिंग पंप पैकिंग सील पंप

विशेषताएं

1. हेवी ड्यूटी वुटेले कास्टिंग विथ इंटीग्रल फुट एंड मल्टी-रिब्ड डिस्चार्ज फ्लैग ने पाइप भार को बेहतर प्रतिरोध प्रदान किया और विश्वसनीयता में सुधार हुआ है। पुलआउट डिजाइन को नियमित रखरखाव को सरल बनाने के लिए मोटर के आवरण पाइप कार्य को परेशान किए बिना घूर्णन तत्व को हटाने की अनुमति देता है।

2. इम्पेलर: डुप्लेक्स स्टेनलेस कास्ट, उच्च दक्षता प्रदर्शन के लिए एक खुला प्ररित करनेवाला, कम चलने वाली लागत और लंबे जीवन, प्ररित करनेवाला वापस वेन्स और कफन डिजाइन अक्षीय संतुलन प्रदान करता है जो सील और असर विश्वसनीयता का विस्तार करके रखरखाव और डाउनटाइम लागत को कम करता है।

3. Pump Casing: Top centerline discharge, self-venting casing, arranged for back pull-out. 3. पम्प केसिंग: टॉप सेंटरलाइन डिस्चार्ज, सेल्फ-वेंटिंग केसिंग, बैक पुल-आउट की व्यवस्था। Fully confined gasket. पूरी तरह से सीमित गैसकेट। Foot support under casing for maximum resistance to misalignment and distortion from pipe loads. पाइप भार से मिसलिग्न्मेंट और विरूपण के अधिकतम प्रतिरोध के लिए आवरण के नीचे पैर का समर्थन। ANSI B16.5, 150# flanges standard and also ANSI B16.5, 300# optional for working pressures to 2550 kPa with 3mm corrosion allowance. ANSI B16.5, 150 # flanges मानक और ANSI B16.5, 300 # 3 मिमी संक्षारण भत्ता के साथ 2550 kPa काम करने के दबाव के लिए वैकल्पिक। For maximum corrosion / erosion resistance casing is supplied without tapped openings but if specified, gauge and drain plug openings are provided. अधिकतम संक्षारण / कटाव प्रतिरोध आवरण के लिए टैपिंग ओपनिंग के बिना आपूर्ति की जाती है, लेकिन यदि निर्दिष्ट किया गया है, तो गेज और ड्रेन प्लग ओपनिंग प्रदान किए जाते हैं।

प्रदर्शन डेटा

कुछ विवरण

निर्माण की सामग्री: सी। 1., सीएस, एसएस 304/316 एल, कांस्य, मिश्र धातु -20, 304, 316, 316L, 904L, FCr30, CD4MCu, DTCr30, F33, 2507, A33, Hastelloy, K मिश्र धातु, 20 # मिश्र धातु, LEWMET85 # मिश्र धातु, आदि।

असर शरीर: अक्षीय रूप से चल संरचनात्मक डिजाइन

दस्ता: ब्रैकट अनुपात डिजाइन, भारी शुल्क बेलनाकार रोलर असर और बनती डबल कोण संपर्क गेंद असर वापस करने के लिए स्थापित कर रहे हैं

Shaft Sleeve: Renewable shaft sleeve is positive driven, hook type, with one end free to expand with temperature variations, PTFE gasket prevents leakage under sleeve. दस्ता आस्तीन: नवीकरणीय शाफ्ट आस्तीन सकारात्मक चालित, हुक प्रकार है, एक छोर के साथ तापमान भिन्नता के साथ विस्तार करने के लिए, PTFE गैसकेट आस्तीन के नीचे रिसाव को रोकता है। Sleeve permits application of inside balanced mechanical seals where required. आस्तीन जहां आवश्यक हो, अंदर संतुलित यांत्रिक मुहरों के आवेदन की अनुमति देता है।

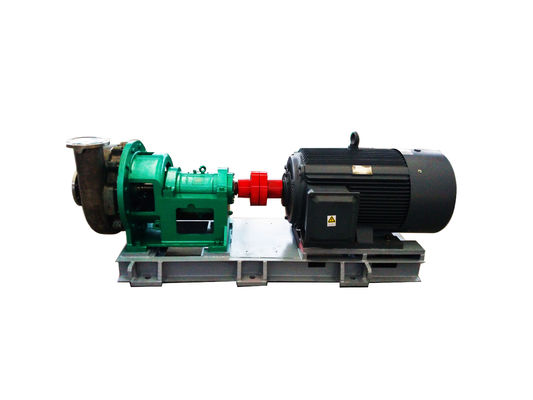

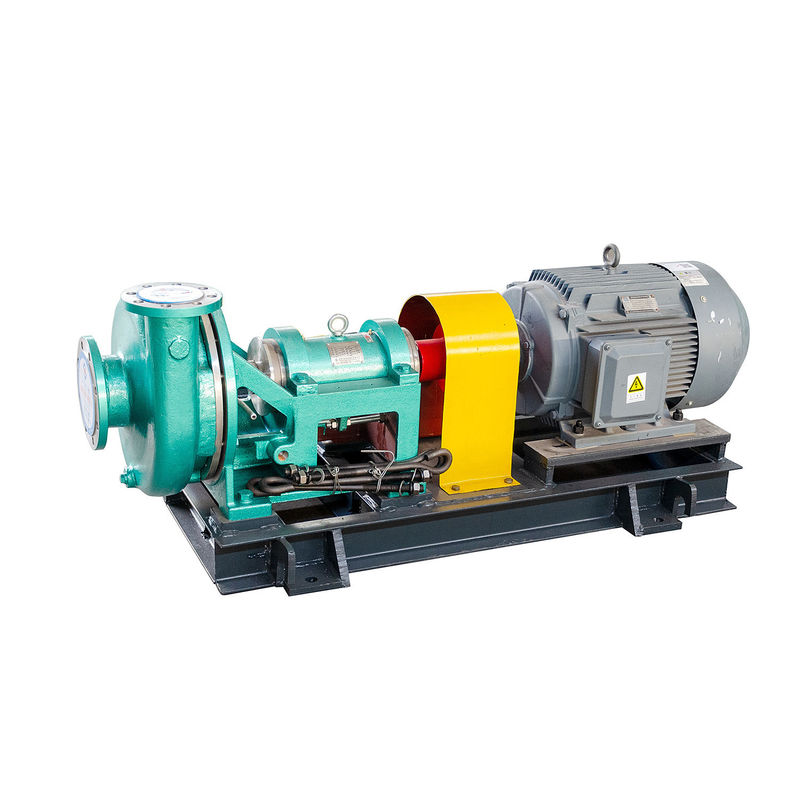

उत्पाद की तस्वीर

पैकेज
