उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | केन्द्रापसारक पम्प | अधिकतम प्रवाह: | 364 मी 3 / एच |
|---|---|---|---|
| मैक्स हेड: | 58m | सामग्री: | संक्षारक प्रतिरोध सामग्री |
| ईंधन: | इलेक्ट्रिक | रंग: | अनुकूलित |
| वोल्ट: | 380V / 660V / 1140V | संरचना: | एकल चरण पंप |
| उत्पाद का नाम: | सबमर्सिबल सीवेज सैम्प मड पंप सबमर्सिबल स्लरी पंप | ||
| हाई लाइट: | vertical sump pump,industrial slurry pumps |
||
घर्षण गारा पंप सक्शन कीचड़ ड्रेज अंडर वॉटर वर्टिकल स्लरी पंप
उत्पाद वर्णन
ZJL- सीरीज़ वर्टिकल स्लरी पंप्स सिंगल स्टेज सिंगल-सक्शन सेंट्रीफ्यूगल स्लरी पंप हैं। ZJL- श्रृंखला पंप दो-चरण तरल पदार्थ के सिद्धांत के अनुसार हैं और उन्हें कुल नुकसान को कम करने के सिद्धांत के अनुसार डिज़ाइन किया गया है। इसके प्रवाह मार्ग के घटकों की ज्यामितीय आकृति मध्यम प्रवाह की स्थिति के लिए उपयुक्त है। इस तरह, उन हिस्सों के बीच हाइड्रोलिक नुकसान जहां एड़ी और असर होता है, कम हो जाता है ताकि प्रवाह मार्ग घटकों का घर्षण कम हो; जल दक्षता में वृद्धि हुई है; रनिंग शोर और कंपन कम हो जाते हैं। उच्च क्रोम मिश्र धातु, जिसमें उच्च पहनने के प्रतिरोध, संक्षारण प्रतिरोध और प्रभाव प्रतिरोध होता है, का उपयोग सेवा जीवन को बेहतर बनाने के लिए प्रवाह मार्ग घटकों के लिए किया जाता है।
मुख्य उपयोग
· खनन |
· नगर विनिर्मण |
· उद्योग |
· कोल प्रिपरेशन |
· खनिज प्रसंस्करण |
· केमिकल प्रीसेसिंग |
उत्पाद की विशेषताएँ
1 प्रवाह मार्ग के घटक: इस प्रकार के पंप पहनने के लिए प्रतिरोधी धातु का उपयोग करते हैं, प्ररित करनेवाला प्रतिरोधी धातु या रबर का चयन करता है।
2 असर घटक: हम तेल स्नेहन का उपयोग करते हैं। लावा स्लरी पूल तरल ऊंचाई के अनुसार, पंप शाफ्ट या सक्शन पाइप की विभिन्न लंबाई चुन सकते हैं।
3 सील: किसी भी शाफ्ट सील या शाफ्ट सील पानी की जरूरत नहीं है। सक्शन वॉल्यूम में अपर्याप्त स्थिति भी सामान्य रूप से नीचे काम कर सकती है।
तकनीकी मापदंड
आदर्श | साफ पानी का प्रदर्शन | सहायक मोटर | |||||
घूमने की गति n | बहे क्यू | सिर एच | शाफ्ट शक्ति देहात | प्रभावशीलता η | |||
| आर / मिनट | (घन मीटर / घंटा) | म | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | ४५ .१ | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||

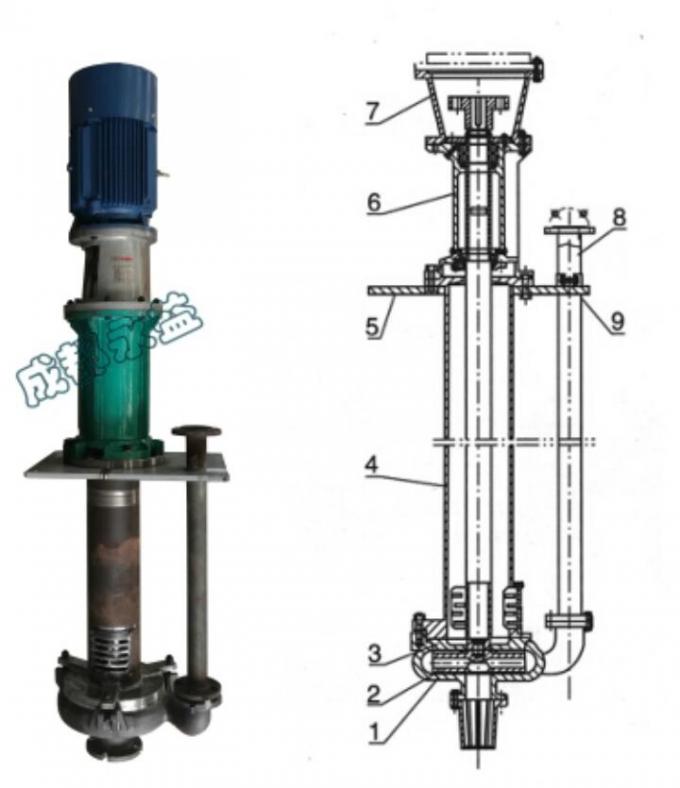

संरचना
| 1 | घुला हुआ आवरण | 2 | समर्थन | 3 | मोटर आधार |
| 4 | प्ररित करनेवाला | 5 | लेफ्ट सपोर्ट प्लेट | 6 | निर्वहन पाइप |
| 7 | रियर लाइनर प्लेट | 8 | असर देह | 9 | सही समर्थन प्लेट |
उत्पाद की तस्वीर
स्थापना आयाम
