उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | मिक्स फ्लो पंप | प्रवाह: | 200-6500m3 / एच |
|---|---|---|---|
| सिर: | 8-25m | प्ररित करनेवाला: | बंद / अर्ध खुला |
| ब्रांड: | चेंगदू योंगी | दबाव: | 1.6Mpa |
| निकला हुआ किनारा: | अनुकूलित | हालत: | नई |
| नाम: | ग्रिप गैस Desulphurization पंप | ||
| प्रमुखता देना: | मिश्रित प्रवाह केन्द्रापसारक पंप,मिश्रित प्रवाह पंप |
||
सिंगल स्टेज मिक्स्ड फ्लो पंप, सेल्फ प्राइमिंग वुल्फ टाइप सेंट्रीफ्यूगल पंप
प्रदर्शन डेटा
उत्पाद का परिचय
थर्मल पावर प्लांट के डिसल्फराइजेशन प्रोजेक्ट टेक्निकल स्पेसिफिकेशन के अनुसार, ग्रिप गैस डिसल्फराइजेशन सिस्टम और उत्पादों जैसे फायदों के आधार पर, हमने ऊर्जा-बचत उत्पाद ---- YYTL- सीरीज डिसल्फराइजेशन पंपों का निर्माण किया। YYTL- श्रृंखला पंप बड़े प्रवाह कम सिर परिसंचारी पंप हैं। वे मुख्य रूप से गीले FGD प्रणाली में उपयोग किए जाते हैं, चूना पत्थर के घोल और जिप्सम घोल को स्थानांतरित करते हैं। पंपों में उच्च दक्षता, सुरक्षित और स्थिर संचालन, सुविधाजनक रखरखाव, लंबी सेवा जीवन और इतने पर के फायदे हैं।
डेटा
| निर्वहन आकार: | 200 मिमी ~ 800mm |
| इनलेट का आकार: | 250 मिमी ~ 900 मिमी |
| क्षमता: | 200-6500 m³ / एच |
| सिर: | 8-25 मी |
| अधिकतम क्षमता: | 90.2% |
| NPSH: | 3.2m ~ 9.6M |
| अनुमत अधिकतम कण आकार: | 20 मिमी |
| सील प्रकार: | यांत्रिक मुहर / गतिशील सील / पैकिंग सील |
| आरपीएम: | 1450 आर / मिनट |
एफ खाने
सरल संरचना,
ऑपरेशन में विश्वसनीय,
सरल प्रतिष्ठापन,
उच्च दक्षता
छोटे आयाम,
हल्के वजन।
तकनीकी मापदंड
| आदर्श | बहे (घन मीटर / घंटा) | सिर (एम) | गति (आर / मिनट) | अधिकतम दक्षता (%) | NPSH (NPSHr) मीटर | स्वीकार्य अधिकतम मोटर शक्ति (किलोवाट) | कुल भार (किलोग्राम) |
| 350YYTL -24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL -24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | +१,१६० | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL -24 | +२,८०० | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL -16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL -24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL -16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL -24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL -24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL -24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL -19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13,380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |

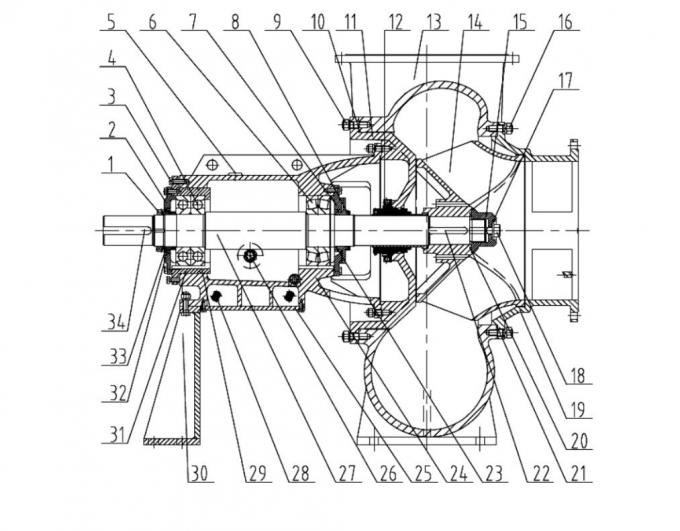

संरचना
| 1 | गोल अखरोट | 2 | रियर असर कवर | 3 | समायोजन पेंच | 4 | रियर असर | 5 | वेंटिलेशन प्लग |
| 6 | सामने वाला | 7 | सामने वाला कवर | 8 | पानी बनाए रखने की प्लेट | 9 | पेंच | 10 | हे अँगूठी |
| 1 1 | पंप कवर | 12 | यांत्रिक मुहर | 13 | पंप शरीर | 14 | प्ररित करनेवाला | 15 | इम्पेलर नट |
| 16 | पेंच | 17 | हे अँगूठी | 18 | ताले का पेच | 19 | सामने का कवर | 20 | हे अँगूठी |
| 21 | हे अँगूठी | 22 | कुंजी | 23 | हे अँगूठी | 24 | असर देह | 25 | शीतल जल ग्रंथि |
| 26 | तेल का सूचक | 27 | शाफ़्ट | 28 | ठंडा पानी का पाइप | 29 | पास का डिब्बा | 30 | समर्थन ब्लेड |
| 31 | हे अँगूठी | 32 | फ्रेमवर्क तेल सील | 33 | स्पेसर का आस्तीन | 34 | कुंजी |
आवेदन
धातुकर्म, खनन और कोयला औद्योगिक क्षेत्रों में, YYTL- श्रृंखला डिसल्फराइजेशन पंपों का उपयोग छोटे ठोस कणों वाले संक्षारक तरल को स्थानांतरित करने के लिए किया जा सकता है और इसका उपयोग नगरपालिका के सीवेज और नदी के ड्रेज के लिए भी किया जा सकता है।
स्थानांतरण विधि
सीधा संबंध : पंप और मोटर सीधे एक लंबे डायाफ्राम लचीला युग्मन के माध्यम से मोटर से जुड़े होते हैं।
बेल्ट ड्राइव : वी-बेल्ट ड्राइव के माध्यम से पंप के प्रदर्शन को समायोजित करने की गति को बदलें।
Reducer : Reducer के माध्यम से गति कम करें, उच्च शक्ति पंप के लिए उपयुक्त

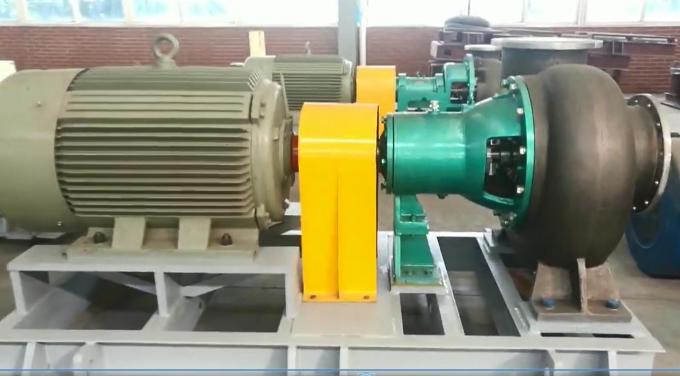

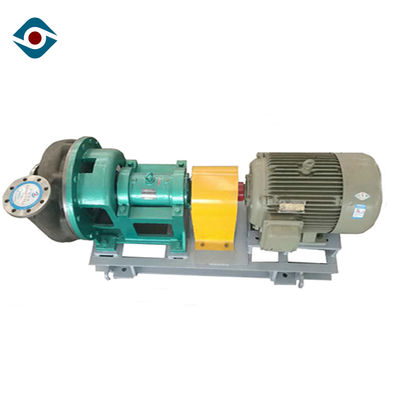

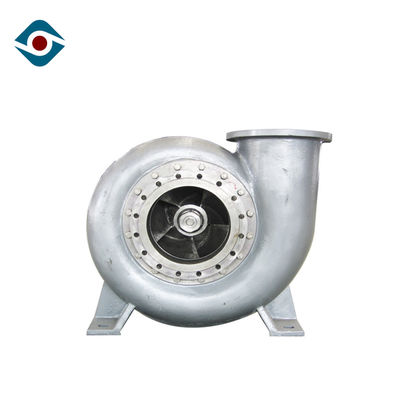

उत्पाद की तस्वीर
सामान्य प्रश्न
1. क्यू: आप एक निर्माता या ट्रेडिंग कंपनी?
एक: हम एक निर्माता 1995 में स्थापित, रासायनिक प्रक्रिया पंप और 20 से अधिक वर्षों के अनुभव के साथ ऊर्जा की बचत मिक्सर के पेशेवर निर्माता हैं।
2. क्यू: अपने प्रसव के समय क्या है?
एक: बैच आदेश जमा प्राप्त करने के बाद 40 कार्य दिवसों के भीतर भेज दिया जाएगा।
3. क्यू: अपने वारंटी सेवा नीति क्या है?
एक: सभी उत्पादों के लिए 12 महीने, और कुछ उत्पादों की वारंटी 24 महीने है।
4. क्यू: उद्धरण के लिए मुझे क्या जानकारी देने की आवश्यकता है?
A: मध्यम: ____________ PH: ________
विशिष्ट गुरुत्व: _______ तापमान: _________
क्षमता / प्रवाह: ________ m3 / h हेड: _________m
वोल्टेज: ____________V आवृत्ति: _________Hz
पावर: _____________ किलोवाट
5. क्यू: अपने न्यूनतम मात्रा क्या है?
एक: एक सेट भी हमारे लिए स्वागत किया है।
