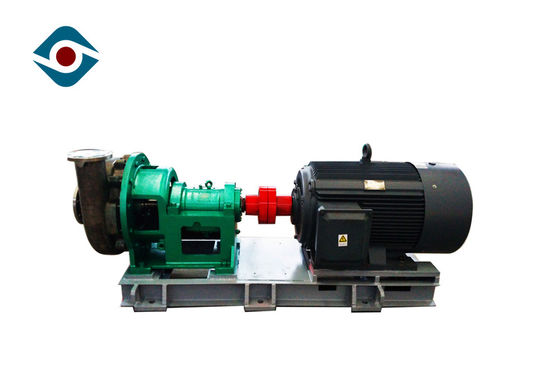

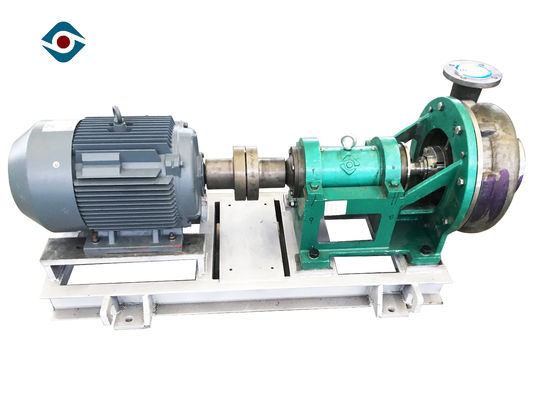

उच्च तरल औद्योगिक रासायनिक उपचार पंप तरल तरल के साथ जंग के लिए सील

उच्च तरल औद्योगिक रासायनिक उपचार पंप तरल जंग के लिए गतिशील सील के साथ

संक्षिप्त परिचय

• WD- श्रृंखला पंप क्षैतिज संक्षारण प्रतिरोधी केन्द्रापसारक पंप हैं, जिसमें विशाल प्ररित करनेवाला प्रवाह चैनल और बेहतर हाइड्रोलिक प्रदर्शन हैं।
• प्ररित करनेवाला का पिछला कफन बैक ब्लेड से सुसज्जित है, जो मीडिया रिसाव को कम कर सकता है।
• एक्सल एडजस्टिंग डिवाइस इम्पेलर और पंप बॉडी के बीच के स्थान को समायोजित करने के लिए सुसज्जित है।
• परिवर्तनशील प्रकार के शाफ्ट सील (मैकेनिकल सील, डायनेमिक सील + पैकिंग सील, डायनेमिक सील + के-टाइप सील सहित) चर मीडिया को ले जाने के लिए शाफ्ट सील आवश्यकताओं को पूरा करने के लिए अपनाया जाता है।

विशेषताएं

1. डब्ल्यूडी श्रृंखला एंटी-जंग और पहनने के लिए प्रतिरोधी क्षैतिज केन्द्रापसारक पंप वर्तमान सामान्य संरचना को गोद लेती है: ब्रैकेट समर्थन और पीछे के दरवाजे का रूप, जो पंप को अव्यवस्था और रखरखाव सुरक्षित और सुविधाजनक बनाते हैं, और रखरखाव और मरम्मत की लागत कम है।

2. WD श्रृंखला विरोधी जंग और पहनने के लिए प्रतिरोधी क्षैतिज केन्द्रापसारक पंप सीएडी मॉड्यूलर संरचना डिजाइन, 20 से अधिक मॉडल, केवल 5 असर निकायों को गोद लेती है। एक ही श्रृंखला के कुछ हिस्सों में बहुत अधिक विनिमय होता है। WD पंप के इनलेट और आउटलेट फ्लैंग्स HG20592-2000PN16Mpa के मानक का अनुसरण करते हैं, और उपयोगकर्ता की आवश्यकताओं के अनुसार विभिन्न निकला हुआ किनारा मानकों को लागू किया जा सकता है।

3. WD श्रृंखला विरोधी जंग और पहनने के लिए प्रतिरोधी क्षैतिज केन्द्रापसारक पंप अभिन्न कास्टिंग प्ररित करनेवाला को गोद ले। पंप शरीर व्यापक प्रवाह चैनल डिजाइन को गोद लेता है, जो पंप को काम करने की स्थिति के अनुकूल बनाता है और इसमें मजबूत पंप पासिंग क्षमता होती है।

4. यह विशेष रूप से उच्च ठोस सामग्री, उच्च चिपचिपाहट और आसान क्रिस्टलीकरण माध्यम के लिए उपयुक्त है। इसमें उच्च दक्षता और उत्कृष्ट एंटी-कैविटेशन प्रदर्शन है।

विशिष्टता रेंज

डिस्चार्ज का आकार: 40 मिमी ~ 200 मिमी
इनलेट का आकार: 50 मिमी ~ 250 मिमी
क्षमता: 8 ~ 800 m³ / h
सिर: 10 ~ 90 मीटर
अधिकतम क्षमता: 70%
एनपीएसएच: 1.4 मीटर ~ 4.5 मी
सील प्रकार: यांत्रिक मुहर / गतिशील सील / पैकिंग सील
आरपीएम: 1450 आर / मिनट

संरचना

उत्पाद विवरण

इम्पेलर:

क्लोज इम्पेलर: यह साफ तरल पदार्थ के लिए उपयुक्त है, तरल पदार्थ में पतले ठोस कण, पतली शराब होती है

ओपन इम्पेलर: यह स्वच्छ तरल पदार्थों के लिए उपयुक्त है, तरल पदार्थ में पतले ठोस कण, अपघर्षक तरल पदार्थ, स्लेरीज़ और पेपर स्टॉक होते हैं जिनमें 8% तक स्थिरता होती है।

यांत्रिक मुहर

डबल यांत्रिक सील:

• कम रखरखाव लागत
• कोई रिसाव नहीं, कम घर्षण नुकसान
• नहीं चल रहा है- जरूरत में
• ग्रंथि की तुलना में कम सील पानी की आवश्यकता होती है
• लंबे समय से सेवा जीवन

एकल यांत्रिक मुहर:

• कम रखरखाव लागत
• कोई रिसाव नहीं, कम घर्षण नुकसान
• नहीं चल रहा है- जरूरत में
• कोई बाहरी सील पानी की आवश्यकता है
• डबल यांत्रिक मुहर की तुलना में लंबे समय तक सेवा जीवन

स्थापना आयाम
