उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अधिकतम प्रवाह: | 1000m3 / एच | मैक्स हेड: | 120 मीटर |
|---|---|---|---|
| आवेदन: | रासायनिक उद्योग | पावर: | इलेक्ट्रिक |
| आकृति: | के रूप में अनुरोध | पैकेज: | लकड़ी के बक्से |
| सील प्रकार: | यांत्रिक मुहर / गतिशील सील / पैकिंग सील | संरचना: | रेडियल स्प्लिट |
| प्रमुखता देना: | उच्च दबाव रासायनिक पंप,रासायनिक केन्द्रापसारक पंप |
||

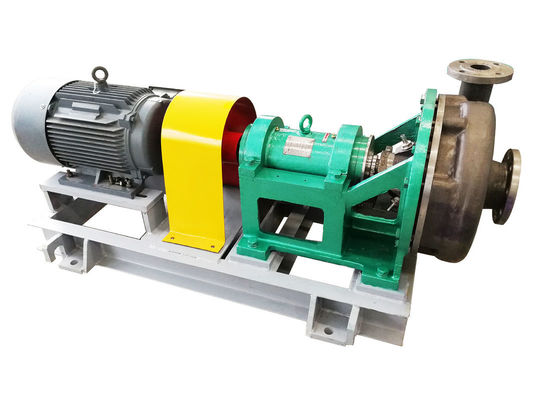

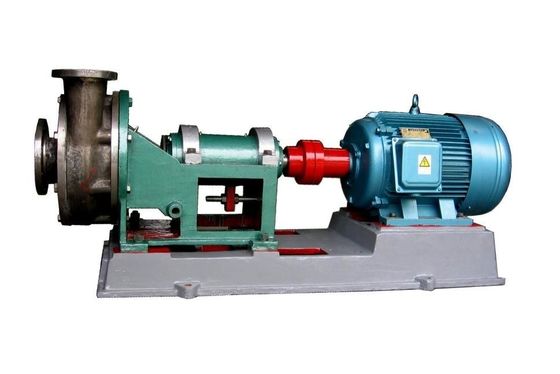

तीन चरण स्व भड़काना औद्योगिक रासायनिक एसिड संक्षारक रसायन लंबे जीवन के लिए पंप
काम करने का सिद्धांत
जब हम रासायनिक पंप कहते हैं, तो हम विभिन्न प्रकार के रासायनिक पंपों के बारे में सोच सकते हैं, जैसे कि डायाफ्राम पंप, क्रमिक वृत्तों में सिकुड़नेवाला पंप, चुंबकीय पंप और इतने पर। लेकिन सबसे आम रासायनिक पंप दो प्रकार के होते हैं: केन्द्रापसारक पंप और डायाफ्राम पंप।
हमारा रासायनिक पंप एकल चरण केन्द्रापसारक पंप है और वे इलेक्ट्रिक मोटर्स द्वारा संचालित होते हैं। मोटर ऊर्जा, शाफ्ट और प्ररित करनेवाला को घुमाएगी प्रदान करता है, रोटेशन द्रव प्रवाह की सुविधा देता है।
हमारे पंपों की बड़ी रेंज की क्षमता: प्रति मिनट एक मिली लीटर से लेकर प्रति घंटे सैकड़ों गैलन। क्या अधिक है, हम विभिन्न गलियारे प्रतिरोधक सामग्री की आपूर्ति करते हैं: 304, 316, 316L, ए 33, हास्टलॉइल, 20 # मिश्र धातु, आदि। लेकिन जो सबसे उपयुक्त सामग्री है, वह पंप को संभालने वाले माध्यम पर निर्भर करता है।
विशेषताएं
1. कोई रिसाव नहीं
यांत्रिक मुहर या वाइस इम्पेलर + पैकिंग डायनेमिक सीलवर्ड पैकिंग सहायक का उपयोग करें। यांत्रिक मुहर हमारी कंपनी द्वारा डिज़ाइन किया गया है।
2. उच्च दक्षता
इम्पेलर और केस में एक सुव्यवस्थित डिजाइन है।
3. लंबी सेवा जीवन
प्रवाह भागों उच्च पहनने योग्य कच्चा लोहा से बने होते हैं।
4. कोई जाम नहीं
प्ररित करनेवाला के पास व्यापक प्रवाह पास है।
5. सुंदर रूप
संरचना कॉम्पैक्ट और सुंदर है।
तकनीकी मापदंड
आदर्श | स्वच्छ जल प्रदर्शन | ||||||
बहे (एम 3 / h) | सिर (म) | गति (आर / मिनट) | ज्यादा से ज्यादा दक्षता (%) | NPSH (NPSHr) म | पंप सिर का वजन किलोग्राम | शाफ़्ट घटक | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0.6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0.7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD -400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD -400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD -400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD -400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD -400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD -400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
उत्पाद मॉडल परिभाषा
मॉडल डिस्चार्ज व्यास, पंप सीरी, प्ररित करनेवाला व्यास व्यास और प्ररित करनेवाला प्रकार को इंगित करता है।
इम्पेलर के पास बहु प्रकार हैं: बंद, अर्ध-खुला, पूरी तरह से खुला, घूमता हुआ ढांचा।
संरचना आरेख
| * 1 | लॉकिंग पेंच | * 8 | वाइस इम्पेलर चैंबर | 15 | सामने की टोपी | 22 | तेल तगारी | * 29 | आस्तीन |
| 2 | गैसकेट | 9 | ओ-रिंग | * 16 | सामने वाला | 23 | समायोजन अखरोट | 30 | पानी की सील की अंगूठी |
| * 3 | इम्पेलर नट | * 10 | वाइस इम्पेलर | 17 | असर देह | 24 | समायोजन पेंच | 31 | भरनेवाला |
| 4 | ओ-रिंग | *1 1 | पैकिंग कक्ष | 18 | बियरिंग ब्रैकेट | 25 | असर शरीर ब्रैकेट | 32 | ओ-रिंग |
| * 5 | प्ररित करनेवाला | 12 | ओ-रिंग | * 19 | रियर असर | * 26 | एक्सिस | * 33 | चांबियाँ |
| * 6 | पंप शरीर | 13 | पानी नोक कुल्ला | 20 | रियर असर कवर | 27 | ढाल का आवरण | ||
| 7 | ओ-रिंग | 14 | पानी बनाए रखने की प्लेट | 21 | चाभी | 28 | पैकिंग ग्रंथि |
पूर्व बिक्री सेवा
1. प्रतिक्रिया में शीघ्र
2. अन्य आपूर्तिकर्ता के साथ तुलना के रूप में मूल्य प्रतिस्पर्धा
3. यदि आप की जरूरत है कारखाने का दौरा उपलब्ध है।
4. आपके द्वारा प्रदान की जाने वाली जानकारी:
| क्षमता | ||
| हेड (प्रवाह) | ||
| मध्यम | तरल | |
| शारीरिक रूप से विकलांग | ||
| विशिष्ट गुरुत्व | ||
| कण आकार | ||
| मोटर वोल्टेज / आवृत्ति | ||
| सामग्री (यदि आवश्यक हो) | ||
सेवा के बाद
1. रूटीन ट्रेसिंग समय पर की जाएगी।
2. सुनिश्चित करें कि मशीन अच्छी तरह से काम करने के लिए ग्राहकों को एक साल की वारंटी प्रदान करें।
3. सुझाव और किसी भी टिप्पणी और ग्राहक से प्रतिबिंब प्राथमिकता में व्यवहार किया जाएगा।
