उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | भंवर | अधिकतम प्रवाह: | 800m3 / एच |
|---|---|---|---|
| सिर: | 10 ~ 50 मीटर | वोल्ट: | 380V |
| आउटपुट निकला हुआ किनारा: | DN40-DN250 | स्पीड: | 1500 आरपीएम |
| पंप संरक्षण: | IP44 / IP54 | Ky: | भंवर इम्पेलर पंप |
| हाई लाइट: | vortex impeller submersible pumps,vortex type pump |
||

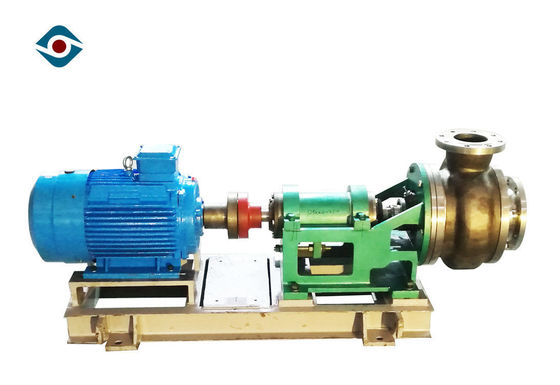

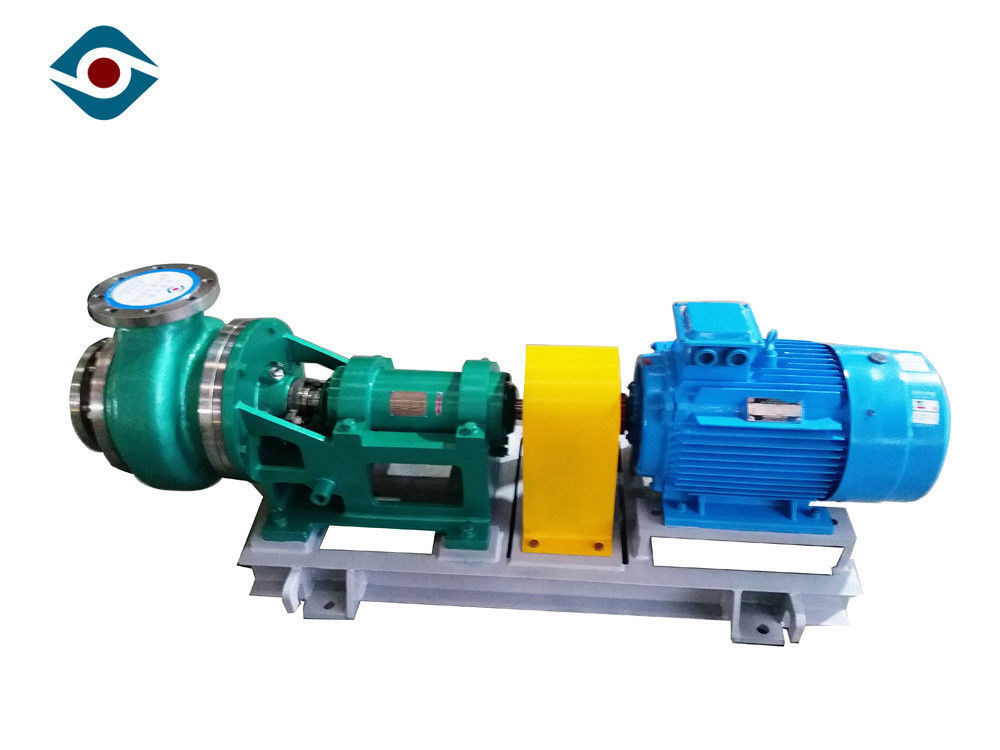

380V ब्रास भंवर इम्पेलर पेरिफेरल पंप इलेक्ट्रिक केमिकल पंप सेल्फ प्राइमिंग
उत्पाद का परिचय
XWD श्रृंखला भंवर पंप में उच्च सुरक्षा और विश्वसनीयता, मजबूत बहुमुखी प्रतिभा और व्यापक अनुप्रयोग रेंज है। एक ही समय में, यह वर्तमान सामान्य संरचना, ब्रैकेट समर्थन, सामने और पीछे के दरवाजे के उद्घाटन को गोद लेती है। यह कम लागत के साथ जुदा और बनाए रखने के लिए बहुत सुरक्षित और सुविधाजनक है।
XWD श्रृंखला भंवर पंप सीएडी मॉड्यूलर संरचना डिजाइन, घटक विधानसभा, 20 से अधिक मॉडल, केवल 5 असर निकायों और असर बॉडी ब्रैकेट को गोद लेती है। एक ही श्रृंखला के कुछ हिस्सों में बहुत अधिक विनिमय होता है। GB91131-2000PN1.6Mpa (16bar मानक निकला हुआ किनारा) को अपनाने वाले पंप के इनलेट और आउटलेट फ्लैंग्स, यह उपयोगकर्ता की आवश्यकताओं के अनुसार विभिन्न मानकों के निकला हुआ किनारा का भी उपयोग कर सकते हैं।
XWD श्रृंखला भंवर पंप अर्द्ध-खुले प्ररित करनेवाला के साथ अभिन्न कास्टिंग है। पंप निकाय व्यापक प्रवाह चैनल को गोद लेता है, जो पंप को काम करने की स्थिति के अनुकूल बनाता है और माध्यम आसानी से पारित हो जाता है। यह मध्यम के लिए विशेष रूप से उपयुक्त है जो उच्च ठोस सामग्री, उच्च चिपचिपाहट, आसान क्रिस्टलीकरण है। इसमें उच्च दक्षता और उत्कृष्ट एंटी-कैविटेशन प्रदर्शन है। प्ररित करनेवाला में वापस ब्लेड होते हैं, जो अक्षीय जोर को कम कर सकता है, ठोस कणों को सहायक प्ररित करनेवाला में प्रवेश करने से रोकता है, सहायक प्ररित करनेवाला के घर्षण को कम करता है और प्ररित करनेवाला के सेवा जीवन को लम्बा खींचता है।
XWD श्रृंखला पंप शाफ्ट सील वाइस इम्पेलर + पैकिंग डायनेमिक सील, सिंगल-एंड मैकेनिकल सील, बैक-टू-बैक डबल-एंड मैकेनिकल सील, सीरीज़ डबल-एंड मैकेनिकल सील और कार्ट्रिज सील को अपनाते हैं।
तकनीकी मापदंड
आदर्श | स्वच्छ जल का प्रदर्शन | ||||
बहे (घन मीटर / घंटा) | सिर (एम) | घूमने की गति (आर / मिनट) | दक्षता (%) | NPSHr (एम) | |
| 40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
| 40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
| 50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
| 50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
| 50XWD -400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
| 65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
| 65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
| 65XWD -400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
| 80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
| 80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
| 80XWD -400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
| 100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
| 100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
| 100XWD -400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
| 125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
| 125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
| 125XWD -400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
| 150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
| 150XWD -400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
| 300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
| 200XWD -400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
| 250XWD -400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
आवेदन
♦ केंद्रीय हीटिंग सिस्टम जल आपूर्ति और सीवरेज |
♦ लोहा और इस्पात धातु विज्ञान उद्यम |
Ills पेपर मिल्स |
In पेट्रोकेमिकल रिफाइनरियां |
♦ तेल क्षेत्र |
♦ ताप विद्युत संयंत्रों और बिजलीघरों का निर्माण |
♦ हवाई अड्डों, रासायनिक कारखानों |
, कपड़ा मिलों, चीनी कारखानों |
Power रासायनिक संयंत्र, बिजली स्टेशन |
♦ खदानें |
♦ खेत की जल निकासी सिंचाई और हाइड्रोलिक इंजीनियरिंग। |
ऑपरेशन डेटा
| आदर्श | XWD- श्रृंखला भंवर पंप |
| दबाव | 1.6MPa |
| क्षमता | 8 ~ 750m³ / एच |
| सिर | 69% |
| अधिकतम क्षमता | 2.4 ~ 3.3m |
| NPSH | तक 1500 किग्रा |
| पंप वजन | 1450r / मिनट |
| आरपीएम | 1450r / मिनट |
| इंजन की शक्ति | 250KW |
| तापमान | -50 ℃ -130 ℃ |
संरचना
1 | सामने का कवर | 8 | नोक झोंक | 15 | पीछे का असर | 22 | असर बॉडी ब्रैकेट | 29 | ओ-रिंग |
2 | पहनने का विरोध प्लेट | 9 | पैकिंग ग्रंथि | 16 | रियर असर कवर | 23 | सामने वाला | 30 | ओ-रिंग |
3 | प्ररित करनेवाला | 10 | सामने की टोपी | 17 | रियर तेल सील ग्रंथि | 24 | ढांचा तेल सील | 31 | कुंजी |
4 | पंप शरीर | 1 1 | असर बॉडी ब्रैकेट | 18 | कुंजी | 25 | सामने तेल सील ग्रंथि | 32 | प्ररित करनेवाला अखरोट |
5 | वाइस इम्पेलर चैंबर | 12 | असर देह | 19 | ढांचा तेल सील | 26 | भरनेवाला | 33 | ताले का पेच |
6 | वाइस इम्पेलर | 13 | असर | 20 | समायोजन अखरोट | 27 | पानी की सील की अंगूठी | ||
7 | पैकिंग रूम | 14 | तेल बाफ़ल पैन | 21 | समायोजन पेंच | 28 | आस्तीन |
सेवा के बाद
1. रूटीन ट्रेसिंग समय पर की जाएगी।
2. मशीन को अच्छी तरह से काम करने के लिए ग्राहकों को एक साल की वारंटी प्रदान करें।
3. सुझाव और किसी भी टिप्पणी और ग्राहक से प्रतिबिंब प्राथमिकता में व्यवहार किया जाएगा।
सामान्य प्रश्न
1. क्यू: आप एक निर्माता या ट्रेडिंग कंपनी?
एक: हम एक निर्माता 1995 में स्थापित, रासायनिक प्रक्रिया पंप और 20 से अधिक वर्षों के अनुभव के साथ ऊर्जा की बचत मिक्सर के पेशेवर निर्माता हैं।
2. क्यू: अपने प्रसव के समय क्या है?
एक: बैच आदेश जमा प्राप्त करने के बाद 40 कार्य दिवसों के भीतर भेज दिया जाएगा।
3. क्यू: अपने वारंटी सेवा नीति क्या है?
एक: सभी उत्पादों के लिए 12 महीने, और कुछ उत्पादों की वारंटी 24 महीने है।
4. क्यू: उद्धरण के लिए मुझे क्या जानकारी देने की आवश्यकता है?
A: मध्यम: ____________ PH: ________
विशिष्ट गुरुत्व: _______ तापमान: _________
क्षमता / प्रवाह: ________ m3 / h हेड: _________m
वोल्टेज: ____________V आवृत्ति: _________Hz
पावर: _____________ किलोवाट
5. क्यू: अपने न्यूनतम मात्रा क्या है?
एक: एक सेट भी हमारे लिए स्वागत किया है।
