उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | मिक्स फ्लो पंप | प्रवाह: | 200-6500m3 / एच |
|---|---|---|---|
| सिर: | 8-25m | प्ररित करनेवाला: | बंद / अर्ध खुला |
| ब्रांड: | चेंगदू योंगी | दबाव: | 1.6Mpa |
| पीएच: | 4.5-8 | तापमान: | -20 ~ 120 ℃ |
| निकला हुआ किनारा: | अनुकूलित | ||
| हाई लाइट: | mixed flow centrifugal pump,mixed flow pump |
||
बड़ी क्षमता लंबी सेवा जीवन क्षैतिज ब्रैकट क्षैतिज प्रवाह प्रवाह पंप
उत्पाद वर्णन
थर्मल पावर प्लांट के डिसल्फराइजेशन प्रोजेक्ट टेक्निकल स्पेसिफिकेशन के अनुसार, ग्रिप गैस डिसल्फराइजेशन सिस्टम और उत्पादों जैसे फायदों के आधार पर, हमने ऊर्जा-बचत उत्पाद ---- YYTL- सीरीज डिसल्फराइजेशन पंपों का निर्माण किया। YYTL- श्रृंखला पंप बड़े प्रवाह कम सिर परिसंचारी पंप हैं। वे मुख्य रूप से गीले FGD प्रणाली में उपयोग किए जाते हैं, चूना पत्थर के घोल और जिप्सम घोल को स्थानांतरित करते हैं। पंपों में उच्च दक्षता, सुरक्षित और स्थिर संचालन, सुविधाजनक रखरखाव, लंबी सेवा जीवन और इतने पर के फायदे हैं।
तकनीकी मापदंड
| आदर्श | बहे (घन मीटर / घंटा) | सिर (एम) | गति (आर / मिनट) | अधिकतम दक्षता (%) | NPSH (NPSHr) मीटर | स्वीकार्य अधिकतम मोटर शक्ति (किलोवाट) | कुल भार (किलोग्राम) |
| 350YYTL -24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
| 1600 | 24 | 80 | |||||
| 1920 | 22.3 | 81 | |||||
| 350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
| 960 | 10.2 | 78 | |||||
| 1060 | 9.1 | 79 | |||||
| 400YYTL -24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
| 2200 | 24 | 82 | |||||
| 2640 | 22 | 83 | |||||
| 400YYTL-10 | +१,१६० | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
| 1450 | 10.5 | 80 | |||||
| 1740 | 9.4 | 81 | |||||
| 500YYTL -24 | +२,८०० | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
| 3500 | 25 | 85 | |||||
| 4200 | 21.6 | 86 | |||||
| 500YYTL -16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
| 2900 | 16.5 | 85 | |||||
| 3480 | 14.8 | 86 | |||||
| 600YYTL -24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
| 5500 | 24 | 87 | |||||
| 6500 | 22 | 88 | |||||
| 600YYTL -16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
| 4568 | 16.6 | 87 | |||||
| 5400 | 15 | 88 | |||||
| 700YYTL -24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
| 8000 | 24 | 88.5 | |||||
| 9600 | 21.5 | 89.5 | |||||
| 700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
| 6940 | 18 | 88.5 | |||||
| 8327 | 16.2 | 89.5 | |||||
| 800YYTL -24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
| 10500 | 24 | 89.5 | |||||
| 12000 | 21.3 | 87.5 | |||||
| 800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
| 9100 | 18.1 | 89.5 | |||||
| 10400 | 16 | 87.5 | |||||
| 900YYTL -24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
| 15000 | 24 | 90 | |||||
| 18000 | 21.5 | 90.2 | |||||
| 900YYTL -19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
| 13,380 | 19.1 | 90 | |||||
| 16050 | 17.1 | 90.2 |
प्रवाह सामग्री
हम कई प्रकार की सामग्री की आपूर्ति करते हैं: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20 # मिश्र धातु, 2507, 2205 और इसी तरह।
संरचना
| 1 | गोल अखरोट | 2 | रियर असर कवर | 3 | समायोजन पेंच | 4 | रियर असर | 5 | वेंटिलेशन प्लग |
| 6 | सामने वाला | 7 | सामने वाला कवर | 8 | पानी बनाए रखने की प्लेट | 9 | पेंच | 10 | हे अँगूठी |
| 1 1 | पंप कवर | 12 | यांत्रिक मुहर | 13 | पंप शरीर | 14 | प्ररित करनेवाला | 15 | इम्पेलर नट |
| 16 | पेंच | 17 | हे अँगूठी | 18 | ताले का पेच | 19 | सामने का कवर | 20 | हे अँगूठी |
| 21 | हे अँगूठी | 22 | कुंजी | 23 | हे अँगूठी | 24 | असर देह | 25 | शीतल जल ग्रंथि |
| 26 | तेल का सूचक | 27 | शाफ़्ट | 28 | ठंडा पानी का पाइप | 29 | पास का डिब्बा | 30 | समर्थन ब्लेड |
| 31 | हे अँगूठी | 32 | फ्रेमवर्क तेल सील | 33 | स्पेसर का आस्तीन | 34 | कुंजी |
स्थानांतरण विधि
सीधा संबंध: पंप और मोटर सीधे एक लंबे डायाफ्राम लचीला युग्मन के माध्यम से मोटर से जुड़े होते हैं।
बेल्ट ड्राइव: वी-बेल्ट ड्राइव के माध्यम से पंप के प्रदर्शन को समायोजित करने की गति को बदलें।
Reducer: Reducer के माध्यम से गति कम करें, उच्च शक्ति पंप के लिए उपयुक्त
दिशा घुमाएं
ड्राइव साइड से, पंप दक्षिणावर्त घूमता है। उपयोगकर्ता के ऑन-साइट पाइपलाइन स्थापना के अनुसार पंप के रोटेशन की दिशा भी बदली जा सकती है।

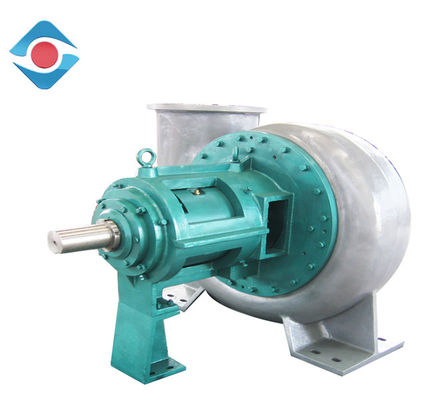

उत्पाद की तस्वीर
