उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सिद्धांत: | केन्द्रापसारक पम्प | प्रवाह: | 6 ~ 364 मी ³ / एच |
|---|---|---|---|
| सिर: | 6 ~ 58m | सामग्री: | संक्षारक प्रतिरोध सामग्री |
| रंग: | अनुकूलित | निकला हुआ किनारा: | अनुकूलित |
| वोल्ट: | 380V | आवेदन: | सीवेज, रसायन |
| गारंटी: | एक साल | ||
| प्रमुखता देना: | ऊर्ध्वाधर नाबदान पंप,औद्योगिक गारा पंप |
||

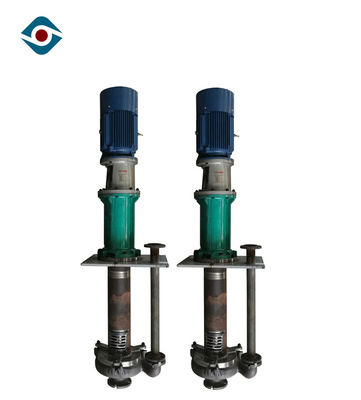

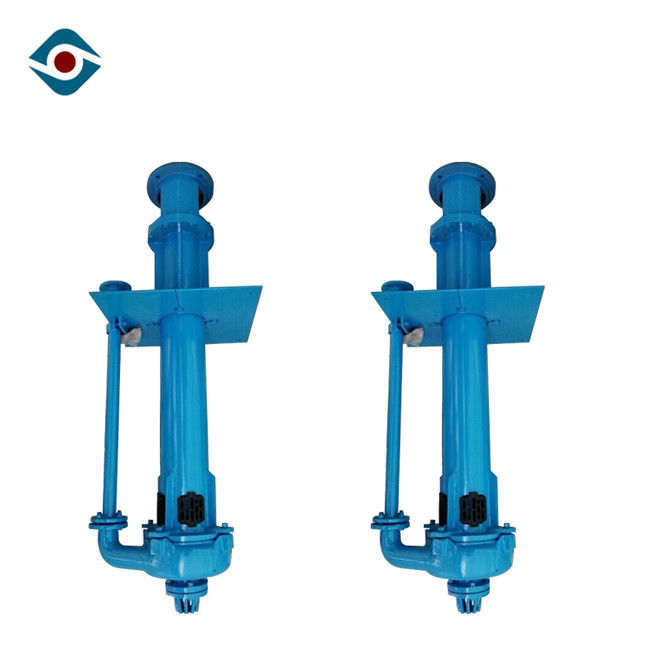

वर्टिकल सेंट्रीफ्यूगल सबमर्सिबल रबर लाइनर एब्रेसिव स्लरी पम्प फॉर माइन सेलिंग

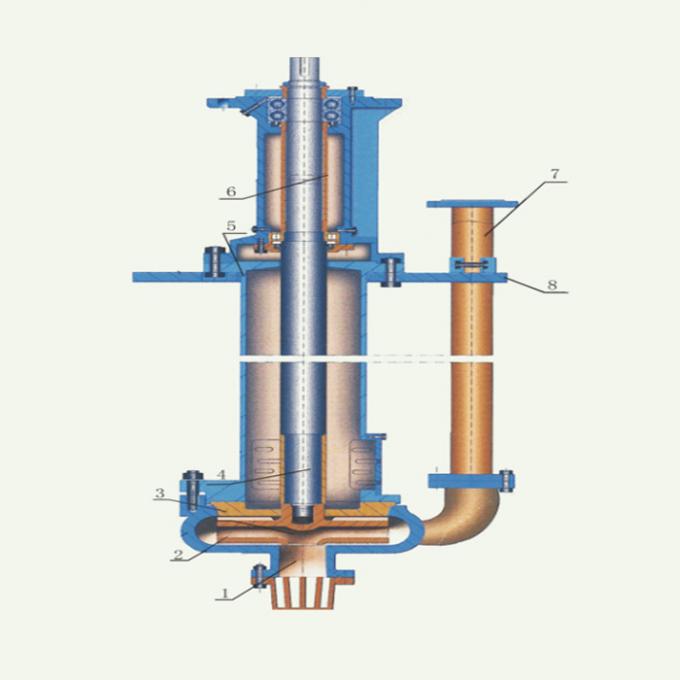

संरचना
विशेषताएं
A. ZJL- सीरीज़ के डूबे हुए पंप वर्टिकल सेंट्रीफ्यूगल स्लरी पंप हैं, जिनका इस्तेमाल आमतौर पर अपघर्षक, मोटे कण, हाई कंसंट्रेशन स्लरी को ट्रांसपोर्ट करने के लिए किया जाता है।
B. किसी भी शाफ्ट सील और शाफ्ट सील पानी की आवश्यकता नहीं है, साँस की मात्रा अपर्याप्त परिस्थितियों में वे सामान्य रूप से भी काम कर सकते हैं।
सी। पंप बॉडी पहनने का विरोध करने वाली धातु से बना है। इम्पेलर पहनने के लिए प्रतिरोधी धातु या रबर, पॉलीयुरेथेन से बना होता है। रबर के अस्तर के साथ तरल में पंप पंप भागों, वे संक्षारक घोल के परिवहन के लिए लागू होते हैं।
डी। गाइड असर निर्माण मानक पंप के आधार पर पंप में जोड़ा जाता है, इसलिए पंप अधिक स्थिर संचालन और व्यापक आवेदन रेंज दोनों के साथ है, लेकिन फ्लशिंग पानी को गाइड असर से जोड़ा जाना चाहिए।
डेटा रेंज़
व्यास: 200 मिमी ~ 470 मिमी
सिर: 4 ~ 60 मीटर
क्षमता: 6 ~ 364m³ / एच
डिस्चार्ज का आकार: 40 मिमी ~ 200 मिमी
इनलेट का आकार: 50 मिमी ~ 250 मिमी
एनपीएसएच: 1.4 मीटर ~ 3.5 मीटर
तकनीकी मापदंड
आदर्श | साफ पानी का प्रदर्शन | सहायक मोटर | |||||
घूमने की गति n | बहे क्यू | सिर एच | शाफ्ट शक्ति देहात | प्रभावशीलता η | |||
| आर / मिनट | (घन मीटर / घंटा) | मीटर | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | ४५ .१ | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0.4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0.4 | 38.6 | ||||
| 24.0 | 2.4 | 0.5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380 वी 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0.6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0.7 | 36.6 | ||||
| 14.9 | 7.2 | 0.7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0.4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0.5 | 42.4 | ||||
| 16.4 | 5.6 | 0.6 | 44.6 | ||||
सामग्री
| विवरण | मानक सामग्री | सामग्री विकल्प |
| शाफ़्ट | 4140 मिल्ड स्टील | अनुरोध पर उपलब्ध |
| संबंधित आवास | कच्चा लोहा | |
| स्तंभ | नरम इस्पात | |
| ऊपरी छलनी | रबर | कच्चा लोहा |
| लोअर स्ट्रेनर | कच्चा लोहा | |
| पीछे लाइनर | 27% क्रोम व्हाइट आयरन | |
| पंप आवरण | 27% क्रोम व्हाइट आयरन | रबर लाइन में सफेद लोहा |
| प्ररित करनेवाला | 27% क्रोम व्हाइट आयरन | रबर |
| निर्वहन पाइप | नरम इस्पात | रबर लाइन्ड माइल्ड स्टील / कम्पोजिट |
| एडाप्टर प्लेट | नरम इस्पात |
