उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
प्रवाह: | 4 ~ 3000 m³ / h | मैक्स हेड: | 130 मी |
---|---|---|---|
रंग: | अनुकूलित | सिद्धांत: | गारा पंप |
प्रमुखता देना: | क्षैतिज केन्द्रापसारक गारा पंप,औद्योगिक कीचड़ पंप |

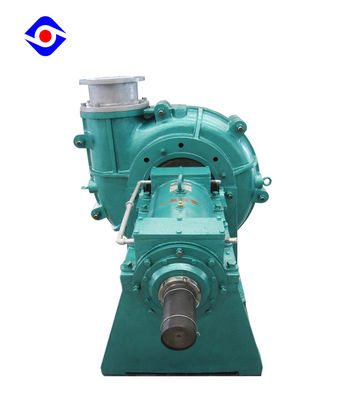

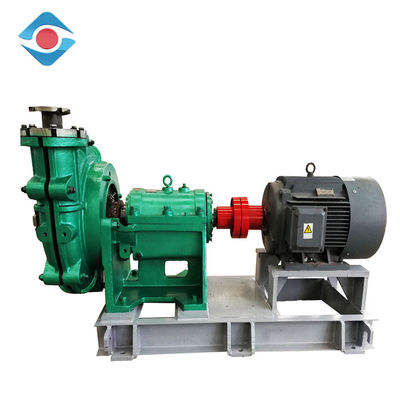

खनन रेत बजरी ड्रेजिंग के लिए अनुकूलित हैवी ड्यूटी क्षैतिज विभाजन केस स्लरी पंप
पैरामीटर रेंज
सिर | 10 ~ 130 मी |
क्षमता | 4 ~ 3000 m³ / h |
डिस्चार्ज का आकार | 20 मिमी ~ 350mm |
इनलेट का आकार | 32mm ~ 400mm |
अधिकतम क्षमता | 70% |
NPSH | 0m ~ 3m |
स्वीकार्य अधिकतम मोटर शक्ति | 315 किलोवाट |
व्यास | 200 मिमी ~ 470mm |
काम करने का सिद्धांत
गारा पंप के मुख्य काम करने वाले हिस्से प्ररित करनेवाला और पंप आवरण हैं, प्ररित करनेवाला पंप शाफ्ट में स्थित है, और प्राइम मूवर एक पूरे में जुड़ा हुआ है। प्ररित करनेवाला ब्लेड तरल को घुमाने के लिए मजबूर करता है। उसी समय, प्रवाह अक्रिय बल की कार्रवाई के तहत केंद्र से प्ररित करनेवाला के किनारे तक तरल पदार्थ प्रेशर चैंबर में उच्च गति से प्ररित करनेवाला से बाहर निकलता है, और फिर विसारक के माध्यम से इसे निर्वहन करने के लिए, इस प्रक्रिया को दबाव वाली पानी की प्रक्रिया कहा जाता है। प्ररित करनेवाला के द्रव प्रवाह किनारे, एक कम दबाव क्षेत्र प्ररित करनेवाला के केंद्र में बनता है। जब इसके पास पर्याप्त वैक्यूम होता है, तो चूषण पक्ष दबाव (आमतौर पर वायुमंडलीय दबाव) के तहत चूषण कक्ष के माध्यम से द्रव प्ररित करनेवाला में प्रवेश करता है, जिसे अवशोषण प्रक्रिया कहा जाता है। जैसा कि प्ररित करनेवाला लगातार घूमता है, द्रव को छुट्टी दे दी जाती है और निरंतर काम करने के लिए लगातार साँस ली जाती है। ।
तकनीकी मापदंड
आदर्श | साफ पानी का प्रदर्शन | ||||
प्रवाह Q | सिर | घूमने की गति n | दस्ता शक्ति (पा) | प्रभावशीलता η | |
(घन मीटर / घंटा) | मीटर | आर / मिनट | kw | % | |
300ZJ (G) -IA | 704-2333 | 30.6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -IA | 405-1480 | 29.1-128.7 | 730-980 | 58.3-652 | 54-76.9 |
200ZJ (G) -IA | 256-976 | 28-133.7 | 730-980 | 60.3-448.1 | 50-79.6 |
150ZJ (G) -IA | 164-600 | 19.4-91.2 | 730-980 | 15.8-161.5 | 46.1-74.6 |
100ZJ (G) -IA | 86-360 | 16-100.2 | 980-1480 | 6.7-105.5 | 58.7-70.4 |
80ZJ (G) -IA | 60-242 | 15.7-109.8 | 980-1480 | 5.5-115.9 | 38.8-66.7 |
65ZJ (G) -IA | 28-69 | 11.2-34.8 | 960-1460 | 1.7-10.8 | 54.2-63.5 |
50ZJ (G) -IA | 31-111 | 34.3-110.7 | 970-1480 | 9.7-66.9 | 12.2-45.1 |
40ZJ (G) -IA | 9-23 | 9.1-44.6 | 1400-2900 | 0.3-4.7 | 33.2-52.4 |
संरचना
फ़ीचर
आवेदन
1) ध्यान केंद्रित संयंत्र में इस्तेमाल किया ध्यान केंद्रित करने के लिए घोल और सिलाई है
2) कोयला खनन संयंत्र में माध्यम परिवहन के लिए इस्तेमाल किया
3) गारा परिवहन के लिए उपयोग किया जाता है जो एल्यूमीनियम संयंत्र में उच्च तापमान पर क्रिस्टलीकरण करना आसान है
4) सीमेंट संयंत्र में घोल का परिवहन करते थे
स्थापना आयाम
एकल आधार
शेयरिंग बेस
